水泵站云平台物联网控制系统
时间：2017-10-27 09:25
作者：admin
浏览：次
一、行业概况
水泵站作为市政建设和管理工程的主要设施，担负着城市排水防涝的重要任务。水泵站控制系统的自动化监控和管理具有重要意义，能达到减员增效和提高管理水平的目的，应用于某水泵站自动化监控系统实现了对雨水水泵站和污水水泵站的自动化监测和控制。工业供水现场、农村供水、城市供水现场往往出现取水点水井偏僻，开关泵频繁时，往往需要管理员来回走很长的路，耗费大量时间、精力，而市场上现存在的无线遥控，信号不稳定，距离受限制。而一些城市的取水点，更加分布的分散，自来水厂无法有效的便捷的管理各个取水点的水泵，往往是居民区停水，接到投诉电话才知道水泵端出了问题，而这个时候就算及时重新打开水泵，也往往需要给居民区断水2-4个小时，极大影响了供水公司的形象。济南创控自动化科技结合多年来的供水工程实践，研发生产的水泵远程控制器，内置一张手机卡，管理员用手机发送短信到水泵远程控制器即可控制水泵开启与关闭，水泵出现跳闸、过流、空转、过载、断相均能立即通过短信传输至管理员手机，实现即时了解水泵状态，及时修复水泵。
二、系统应用价值
水泵站自动化控制系统的上位监控由组态软件开发实现，建立独立的、功能完善的雨水水泵房和污水水泵房统一控制系统，具备集中监测、控制室，实现水泵站的自动化运行控制功能。
三、系统介绍
水泵站自动化控制系统的地显示界面按功能分为主控平台，电站检测，报警查询，报表浏览，系统维护系统运行时，首先进入主控平台界面，该界面可以显示整个水泵站所有设备的信息，点击每个设备可以查看设备的详细信息，电站检测界面可以显示系统电气连接网络图，报警查询和报表浏览界面可以查看报警情况和历史数据实时数据的浏览曲线图。水泵站自动化控制系统组成雨污水水泵站自动化控制系统主要由监控中心、通信平台、水泵站测控终端、计量测量及摄像设备组成。在主控平台中包含水泵站的所有污水水泵、雨水水泵及格栅等的各类参数信息以及对各个水泵、闸门及格栅等的操作。
四、系统功能特点
1. 无传感高级测量智能集成。内嵌点雨自主知识产权的无传感高级虚拟测量技术，无需压力/压差传感器和流量传感器。
2. 无传感智能变频优化控制。可选择内置的恒压或者恒流两种智能变频模式，并结合点雨自主知识产权的能效分析与运行优化技术，实现水泵节能优化控制。
3. 手动模式调节与控制。手动就地设定与控制，便于现场调试和水泵运行保护。
4. 网络互联与移动通讯。可通用GPRS网络，实现水泵运行状态的远程智能监控、远程健康诊断和节能优化服务。
四、系统应用
1、水泵的物联网智能测控。对原有水泵增加一台ZPEA水泵能效仪，不仅可以实现水泵的流量、扬程、运行效率和功率等参数的集成测量，还可以通过模拟信号或者通讯方式进行变频优化控制。
2、水泵的再优化节能服务。假设改造前某水泵运行效率65%，通过ZPEA水泵能效仪进行泵阀一体化变频调节，让水泵运行效率点强制接近78%，相当于实现能效再优化，节能率接近20%。
3、水泵的智慧能源集成管控。可以对城市给排水等领域的水泵群进行物联网智慧管控，不仅实现水泵的流量、扬程、运行效率和功率的集中监测与变频控制，而且能通过移动互联网络进行水泵的远程健康诊断、运行能效分析与智慧能源管理。
水泵站作为市政建设和管理工程的主要设施，担负着城市排水防涝的重要任务。水泵站控制系统的自动化监控和管理具有重要意义，能达到减员增效和提高管理水平的目的，应用于某水泵站自动化监控系统实现了对雨水水泵站和污水水泵站的自动化监测和控制。工业供水现场、农村供水、城市供水现场往往出现取水点水井偏僻，开关泵频繁时，往往需要管理员来回走很长的路，耗费大量时间、精力，而市场上现存在的无线遥控，信号不稳定，距离受限制。而一些城市的取水点，更加分布的分散，自来水厂无法有效的便捷的管理各个取水点的水泵，往往是居民区停水，接到投诉电话才知道水泵端出了问题，而这个时候就算及时重新打开水泵，也往往需要给居民区断水2-4个小时，极大影响了供水公司的形象。济南创控自动化科技结合多年来的供水工程实践，研发生产的水泵远程控制器，内置一张手机卡，管理员用手机发送短信到水泵远程控制器即可控制水泵开启与关闭，水泵出现跳闸、过流、空转、过载、断相均能立即通过短信传输至管理员手机，实现即时了解水泵状态，及时修复水泵。
二、系统应用价值
水泵站自动化控制系统的上位监控由组态软件开发实现，建立独立的、功能完善的雨水水泵房和污水水泵房统一控制系统，具备集中监测、控制室，实现水泵站的自动化运行控制功能。
三、系统介绍
水泵站自动化控制系统的地显示界面按功能分为主控平台，电站检测，报警查询，报表浏览，系统维护系统运行时，首先进入主控平台界面，该界面可以显示整个水泵站所有设备的信息，点击每个设备可以查看设备的详细信息，电站检测界面可以显示系统电气连接网络图，报警查询和报表浏览界面可以查看报警情况和历史数据实时数据的浏览曲线图。水泵站自动化控制系统组成雨污水水泵站自动化控制系统主要由监控中心、通信平台、水泵站测控终端、计量测量及摄像设备组成。在主控平台中包含水泵站的所有污水水泵、雨水水泵及格栅等的各类参数信息以及对各个水泵、闸门及格栅等的操作。
四、系统功能特点
1. 无传感高级测量智能集成。内嵌点雨自主知识产权的无传感高级虚拟测量技术，无需压力/压差传感器和流量传感器。
2. 无传感智能变频优化控制。可选择内置的恒压或者恒流两种智能变频模式，并结合点雨自主知识产权的能效分析与运行优化技术，实现水泵节能优化控制。
3. 手动模式调节与控制。手动就地设定与控制，便于现场调试和水泵运行保护。
4. 网络互联与移动通讯。可通用GPRS网络，实现水泵运行状态的远程智能监控、远程健康诊断和节能优化服务。

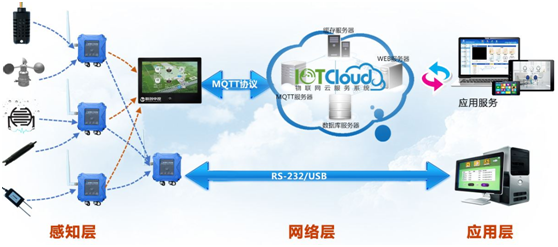

图1 水泵云平台物联网系统结构图
四、系统应用
1、水泵的物联网智能测控。对原有水泵增加一台ZPEA水泵能效仪，不仅可以实现水泵的流量、扬程、运行效率和功率等参数的集成测量，还可以通过模拟信号或者通讯方式进行变频优化控制。
2、水泵的再优化节能服务。假设改造前某水泵运行效率65%，通过ZPEA水泵能效仪进行泵阀一体化变频调节，让水泵运行效率点强制接近78%，相当于实现能效再优化，节能率接近20%。
3、水泵的智慧能源集成管控。可以对城市给排水等领域的水泵群进行物联网智慧管控，不仅实现水泵的流量、扬程、运行效率和功率的集中监测与变频控制，而且能通过移动互联网络进行水泵的远程健康诊断、运行能效分析与智慧能源管理。

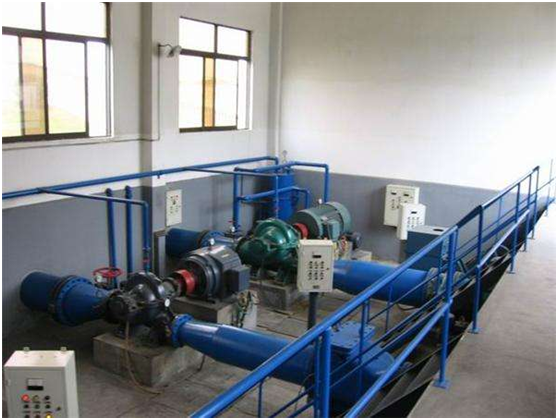

图2 水泵站实例
